盘式过滤器

产品分类:高效过滤器

产品简介:

该类产品在很大程度上可以取代砂滤器等传统的机械过滤装置,其性能优越、水电耗远低于其他同类产品。过滤器由设在以色列的工厂生产,大部分加工任务由先进的全自动数控机床完成,从而保证了产品质量及运行指标。

产品详情

盘式过滤器又称碟片式过滤器,其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的,塑料盘片间的沟槽相互交错形成较小的通道,从而可以将直径大于通道的所有悬浮物拦截下来。

盘式过滤器 盘式过滤器

1、控制特点

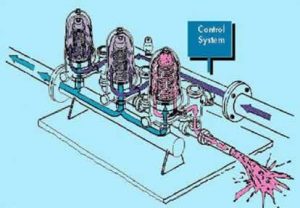

系统在反冲洗时自动对各过滤单元的反洗进行协调,反冲的单元利用其他过滤单元的滤后清水或外部冲洗水进行反冲,在一个过滤单元反冲洗时不会有其他的单元进行反冲洗,保证整套设备出水量的稳定。

盘式过滤器

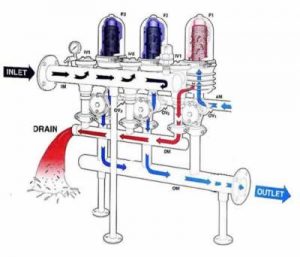

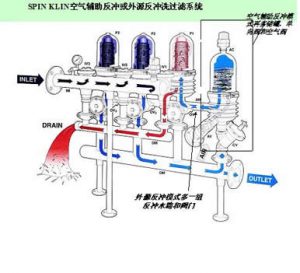

盘式过滤器冲洗示意图

盘式过滤器 盘式过滤器
2、过滤单元工作原理
盘式过滤器由过滤单元并列组合而成,其过滤单元是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入,相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来;反冲洗时水自环状滤盘内部流向外侧,将截留在滤盘上的污物冲洗下来,经排污口排出。
3、全自动盘式过滤系统的组成

过滤系统由一至六个模块化的过滤单元组合而成,由共同的进水口、出水口及排污口连接在一起(图十二)。过滤器主要包括下列组件:
● 主进水口
● 过滤器壳
● 总出水口
● 反冲阀
● 总排污口
● 过滤单元(盘片组)
● 控制器
4、盘式过滤系统工作原理

1)工作状态

污水经总进水管(1)流入过滤器中,经过超级反冲阀(4)(此状态下反冲阀允许水过过滤器同时关闭排水口)流向过滤器的每只过滤盘片组(6),在过滤工序中,污物被拦截在各滤盘组中(在盘片上的曲线棱构成的空间内)。滤后清水流出各滤盘组(6)的内部通道进入总出水口,并从出水口直接供向系统用水工段。

2)反冲状态

污物在滤盘组内的积聚引起各滤盘组(6)进出口间的压力差,当过滤器的压差(ΔP)达到一个预先设定的数值,系统自动开始一反冲洗过程。系统上的第一只反冲阀(4)先打开,同时引发几个动作:冲洗阀(4)关闭过滤器单元的出水口,打开反冲排污口(5)。系统中其他过滤单元的滤后清水经总出水口(3)进入处于反洗状态的过滤单元,通过出水口,流入盘片组(6)内部,与污物一起从盘片组(6)的外缘流出,流向排污口(5)。
通过这种方式,水流将整个盘片组上的污物清除干净。
反冲洗循环由控制器(7)上的压差数据控制,并通过时间控制器的信号开启和关闭冲洗阀(4)。控制器(7)控制冲洗过程,以使在同一时间仅有一只过滤单元处于反冲洗状态,同时其他过滤单元继续向系统中提供干净的清水。冲洗过程持续一定时间后自动停止,持续的时间可以预先在控制器上设定。
