小型软化水系统主要采用Clack、Penrair (AUTOTROL、FLECK)旗下的小型多路阀：255、168、255ES、268，2510、5000、5600、6700、8500。
采用时间或流量控制器，构成单罐或双罐系统，配用250~400mm的树脂罐，进出水口1/2~1″，单罐产水量0.5~4t/h，系统产水量0.5~6t/h。此类软水系统一般采用塑料盐箱、软盐水管，可选配有标准底座。

一、GA系列小型软化水系统规格表

型号	处理量 (t/h)	罐径 (mm)	树脂 (Kg)	盐耗 (Kg)	外形尺寸(m) 长×宽×高	运行方式
GA-03T	0.2-0.5	Ф200	25	5	0.6×0.5×1.9	单罐时间控制含盐阀及出水口电磁阀
GA-1T	0.5-1.4	Ф250	50	7	0.8×0.5×1.9
GA-2T	1.6-2.2	Ф300	75	10	0.9×0.5×1.9
GA-3T	2.5-3.0	Ф350	100	15	1.0×0.5×1.9
GA-4T	3.2-4.5	Ф400	125	19	1.2×0.5×1.9
GA-5T	4.0-5.5	Ф500	150	25	1.2×0.5×1.9
GA-03Q	0.2-0.5	Ф200	25	5	0.6×0.5×1.9	单罐流量控制，含盐阀及出水口电磁阀剩余水量、瞬时流量、再生剩余时间显示
GA-1Q	0.5-1.4	Ф250	50	7	0.8×0.5×1.9
GA-2Q	1.6-2.2	Ф300	75	10	0.9×0.5×1.9
GA-3Q	2.5-3.0	Ф350	100	15	1.0×0.5×1.9
GA-4Q	3.2-4.5	Ф400	125	19	1.2×0.5×1.9
GA-5Q	4.0-5.5	Ф500	150	25	1.2×0.5×1.9
GA-1D2	0.5-1.4	Ф250	100	14	1.1×0.5×1.9	双头双罐，双罐一用一备。自动切换，不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示
GA-2D2	1.6-2.2	Ф300	150	20	1.2×0.5×1.9
GA-3D2	2.5-3.0	Ф350	200	30	1.3×0.5×1.9
GA-4D2	3.2-4.5	Ф400	250	40	1.4×0.5×1.9
GA-5D2	4.0-5.5	Ф500	300	50	1.4×0.5×1.9
GA-3E2	4.0-6.0	Ф350	100	30	1.3×0.5×1.9	双罐同时运行,全数字信息显示
GA-4E2	6.0-9.0	Ф400	250	40	1.4×0.5×1.9
GA-5E2	8.0-11	Ф500	300	50	1.4×0.5×1.9

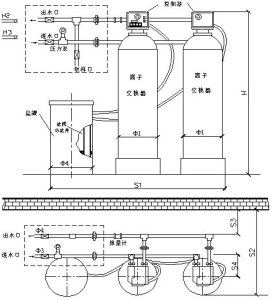

二、GA系列小流量软化水设备安装图

三、GA系列小流量软化水设备安装尺寸表(mm)

型号			Φ1	Φ2	Φ3	Φ4	H1	H2	H3	S1	S2	S3	S4
GA-1T	GA-1Q	GA-1D2	250	460	Dg25	Dg25	1800	1515	1635	800	850	300	460
GA-2T	GA-2Q	GA-2D2	300	460	Dg25	Dg25	1800	1515	1635	800	850	300	485
GA-3T	GA-3Q	GA-3D2/E2	350	600	Dg25	Dg25	2000	1750	1870	1020	850	300	510
GA-4T	GA-4Q	GA-4D2/E2	400	600	Dg25	Dg25	2000	1750	1870	1500	850	300	535
GA-5T	GA-5Q	GA-5D2/E2	500	650	Dg25	Dg25	2000	1750	1870	1500	850	300	535

注：1.上图为双罐系统,单罐系统没有右侧交换罐，双罐系统没有电磁阀；
　　2.配用标准底座时，设备进出口均已安装好，相对位置没有明显改变；
　　3.建议进水口加装Y型过滤器或其他过滤器(由用户自购)；
　　4.GA-3E2、GA-4E2、GA-5E2系统的进出水管径均为DN40

当采用CLACK或FLECK的集成阀及控制器时，双罐一用一备式系统的组成及外观与上述情况略有差异，其基本组成如下图所示，其主要特点是：顶装，FLECK的中型及小型系统均采用顶装安装方式；单头双罐，由一只控制器和多路阀同时控制两只罐体，所以其树脂罐的间距及位置要求较严格。
