对于更大的供水需求(如市政、电厂或工业生产用水等)，普通的多路阀系统已难以达到要求，单纯采用多台设备并联运行会增加占地、基建和设备投资。本公司采用美国Osmonics/Autotrol、Aquamatic、FLECK等公司的先进技术及原厂部件设计了GA系列大流量软化水系统，其单罐产水量自30~170t/h，系统总产水量可达1500t/h以上。此类系统可以采取模块化方式组合，对于更大水量的需求，仅通过简单的组合即可达到。
集成阀系统采用Autotrol、Fleck公司的大口径集成多路阀，并在必要时配合旁通管及辅助吸盐器，进出水口径2.5-3″，配用树脂罐直径1200~1500mm,单罐产水量最大可达55~60t/h，系统产水量30~150t/h。
目前大型系统已经实现逆流再生，系统设计及成本均没有特别的变化。
一、GA系列中型软化水系统规格表
| 型 号 | 处理量 (t/h) |
罐径 (mm) |
树脂 (Kg) |
盐耗 (Kg) |
外形尺寸(m) 长×宽×高 |
运行方式 |
| GA-6T | 4-8 | Ф600 | 300 | 37 | 1.6×1.3×2.6 | 单罐时间控制含盐阀及再生无硬水装置 |
| GA-10T | 8-12 | Ф800 | 600 | 74 | 1.6×1.3×2.6 | |
| GA-15T | 13-16 | Ф900 | 900 | 120 | 2.0×1.5×2.6 | |
| GA-20T | 16-22 | S-1000 | 1000 | 125 | 2.6×1.5×2.6 | |
| GA-25T | 22-27 | S-1200 | 1500 | 198 | 3.0×2.0×2.8 | |
| GA-6Q | 4-8 | Ф600 | 300 | 37 | 1.6×1.3×2.6 | 单罐流量控制含盐阀及出水口电磁阀剩余水量、瞬时流量、再生剩余时间显示 |
| GA-10Q | 8-12 | Ф800 | 600 | 74 | 1.6×1.3×2.6 | |
| GA-15Q | 13-16 | Ф900 | 900 | 120 | 2.0×1.5×2.6 | |
| GA-20Q | 16-22 | S-1000 | 1000 | 125 | 2.6×1.5×2.6 | |
| GA-25Q | 22-27 | S-1200 | 1500 | 198 | 3.0×2.0×2.8 | |
| GA-6D2 | 4-8 | Ф600 | 600 | 75 | 2.6× 1.3×2.6 | 双罐流量控制，一用一备。自动切换，不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示 |
| GA-10D2 | 7-12 | Ф800 | 1200 | 150 | 3.2× 1.3×2.6 | |
| GA-15D2 | 13-16 | Ф900 | 1800 | 240 | 4.0×1.5×2.6 | |
| GA-20D2 | 16-22 | S-1000 | 2000 | 250 | 4.0×1.5×2.6 | |
| GA-25D2 | 22-27 | S-1200 | 3000 | 400 | 4.5×2.0×2.8 | |
| GA-6E2 | 8-15 | Ф600 | 600 | 75 | 2.6× 1.3×2.6 | 双罐流量控制，同时运行自动切换，不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示 |
| GA-10E2 | 12-20 | Ф800 | 1200 | 150 | 3.2× 1.3×2.6 | |
| GA-15E2 | 25-30 | Ф900 | 1800 | 240 | 4.0×1.5×2.6 | |
| GA-20E2 | 30-40 | S-1000 | 2000 | 250 | 4.0×1.5×2.6 | |
| GA-25E2 | 40-50 | S-1200 | 3000 | 400 | 4.5×2.0×2.8 | |
| GA-10D3 | 12-20 | Ф800 | 1800 | 225 | 4.2×1.3×2.6 | 三罐流量控制，两用一备自动切换，不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示 |
| GA-15D3 | 25-30 | Ф900 | 2700 | 360 | 5.2×1.5×2.6 | |
| GA-20D3 | 30-40 | S-1000 | 3000 | 375 | 5.2×1.5×2.6 | |
| GA-25D3 | 40-50 | S-1200 | 4500 | 600 | 6.0×2.0×2.8 | |
| GA-10E3 | 25-35 | Ф800 | 1800 | 225 | 4.2×1.3×2.6 | 三罐流量控制，同时运行自动切换，不需用电磁阀。剩余水量、瞬时流量、再生剩余时间显示 |
| GA-15E3 | 35-45 | Ф900 | 2700 | 360 | 5.2×1.5×2.6 | |
| GA-20E3 | 45-60 | S-1000 | 3000 | 375 | 5.2×1.5×2.6 | |
| GA-25E3 | 60-75 | S-1200 | 4500 | 600 | 6.0×2.0×2.8 |

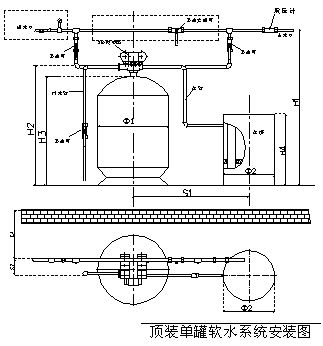

二、GA系列顶装式中型软化水系统
三、GA系列中流量软化水设备安装尺寸表(mm)
| 型 号 | 罐径 | 盐箱 | 进水管 | 出水管 | 进出管 | 设备高 | |||
| GA-6T | GA-6Q | GA-6D2 | GA-6E2 | Ф600 | 750 | DN40 | DN40 | 2400 | 2200 |
| GA-10T | GA-10Q | GA-10D2 | GA-10E2 | Ф800 | 1000 | DN40 | DN40 | 2500 | 2400 |
| GA-15T | GA-15Q | GA-15D2 | GA-15E2 | Ф900 | 1250 | DN50 | DN50 | 2800 | 2700 |
注：1.上图为双罐系统,单罐系统没有右侧交换罐，双罐系统没有电磁阀；
2.配用标准底座时，设备进出口均已安装好，相对位置没有明显改变；
3.建议进水口加装Y型过滤器或其他过滤器(由用户自购)；
4.GA-3E2、GA-4E2、GA-5E2系统的进出水管径均为DN40

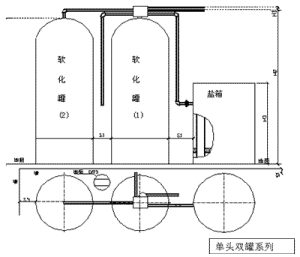

当采用FLECK的集成阀及控制器时，双罐系统的组成及外观与上述情况略有差异，其基本组成如下图所示，其主要特点是：顶装，FLECK的中型及小型系统均采用顶装安装方式；单头双罐，由一只控制器和多路阀同时控制两只罐体，所以其树脂罐的间距及位置要求较严格。
四、GA系列中型软化水系统(侧装单罐)

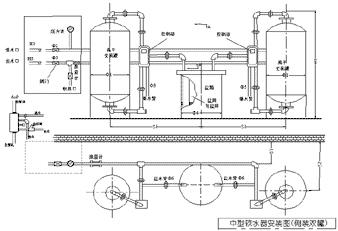

五、 GA系列中型软化水系统(侧装双罐)

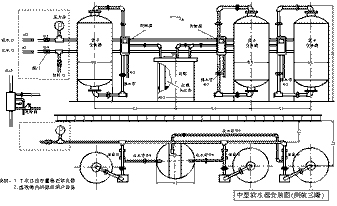

六、 GA系列中型软化水系统(侧装三罐)
七、 GA系列侧装式中型软化水系统安装尺寸表(mm)
| 项 目 | Φ1 | Φ2 | Φ3 | Φ4 | H1 | H2 | H3 | S1 | S2 | S3 | S4 | ||
| GA-20T/Q | 1000 | 1250 | Dg50 | Dg50 | Dg40 | Dg20 | 2600 | 1840 | 1500 | 1450 | 1150 | 250 | |
| GA-20D2/E2 | 1000 | 1500 | Dg50 | Dg50 | Dg40 | Dg20 | 2600 | 1840 | 1500 | 1550 | 1150 | 250 | |
| GA-25T/Q | 1200 | 1500 | Dg50 | Dg50 | Dg40 | Dg20 | 2600 | 1840 | 1500 | 1550 | 1150 | 250 | |
| GA-25D2/E2 | 1200 | 1500 | Dg50 | Dg50 | Dg40 | Dg20 | 2600 | 1840 | 1500 | 1550 | 1150 | 250 | |
| GA-20D3/E3 | 1000 | 1200 | 50 | 50 | 32 | 25 | 2600 | 1800 | 1500 | 1600 | 1250 | 300 | 1400 |
| GA-25D3/E3 | 1200 | 1500 | 65 | 65 | 32 | 32 | 2600 | 1800 | 1500 | 1800 | 1400 | 400 | 1600 |
注：1.图示为标准侧装式系统,随技术改进管路可能略有变化,安装尺寸不受影响;
2.部分型号不需要电磁阀,以发货清单为准
|
